浙江无线核相器规格功能无线高压相电压、对地电压、电压等级、频率、验电测试；高压电气设备表面交流等电位电压测试；电场判断等电源采集器：DC 3.7V可充锂电池，充满连续工作约8小时接收器：DC 8.4V可充锂电池，充满连续工作约8小时测量方式测试电压：接触测试，65kV以下裸导线可以接触线路测试验电测试：非接触验电，65kV以上裸导线采用非接触式测试传输方式433MHz无线传输传输距离直线距离约100m显示模式3.5寸真彩液晶显示LCD尺寸73mm×55mm；显示域69mm×52mm金属探钩金属探钩可挂线缆外径68mm量程范围对地电压测试：0～65kV（线电压＝对地相电压×1.732）验电范围：0～500kV（超过65kV的裸导线采用非接触验电）频率：45.0Hz～55.0Hz分 辨 率1V（0V～2000V）0.01kV（2.00kV～20.00kV）0.1kV（20.0kV～65.0kV）0.1Hz电压精度电压测试：±2％±5dgt （0～65kV，采集器周围0.5m范围内无电场干扰；23℃±2℃；70％Rh以下）频率精度±2Hz（0.1kV～65.0kV）电场干扰采集器周围0.5m范围内不能有电场干扰，若0.5米范围内有10kV电场干扰引起的误差增加约2倍采样速率2次/秒数据存储5000组绝缘杆尺寸约4.2m (5节，连接好的总长)包装尺寸长宽厚1000mm×210mm×110mm仪表尺寸采集器：长宽厚275mm×105mm×52mm接收器：长宽厚250mm×100mm×45mm线路电压65kV以下的裸导线可以直接接触测试；65kV以上的裸导线只能非接触式验电；也可以直接对65kV以上具有完好绝缘外皮的线路接触验电接触测试接触测试电压时，采集器连接金属探钩或探针，需金属探钩或探针良好接触裸导线，以保证测试电压的准确性蜂鸣提示当感应电压或检测电压高于20V时，采集器内部蜂鸣器才发出“嘟--嘟--嘟--”的蜂鸣声，提醒注意数据保持数据测量模式下按HOLD键保持数据，再按HOLD键取消保持数据查阅进入数据查阅模式后，箭头键翻阅所存数据退出功能按ESC键退出当前功能界面，返回上级目录无信号指示当接收器没有收到发射信号时动态显示“----”符号自动关机开机约15分钟后自动关机电池电压电池图标显示实时电量，当电池电压过低时，显示空心电池图标，提醒充电仪表质量采集器：230g(含电池)接收器：410g(含电池)总质量：4.6kg(含绝缘杆及包装)工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下无线干扰无433MHz同频信号干扰绝缘强度绝缘杆：AC 110kV/rms(绝缘杆全部连接两端之间)采集器

<浙江>天正华意电气设备有限公司

浙江无线核相器仪器结果判断与分析结果判断采用国标A级标准，同异相以30°为界。相位差≥±30°时为异相，语音提示“异相”，屏幕显示“异相”，异相指示灯亮。相位差＜±30°为同相，语音 提示“同相”，屏幕显示“同相”，同相指示灯亮。所有相位差结果以X为参照，度数为Y超前于X的相位。提示：两线路频率不相同时，需要使用准同期并列装置控制发电机的频率相位，使发电机的相位和频率与主网一致后才可以并网送电。准同期与自同期并列操作见附录B。八、维护保养1、长期不使用时请充满电后再存放。2、本产品不宜存放在潮湿、高温、多尘的环境中。3、绝缘杆首次使用前应做耐压试验，且每年进行一次耐压试验。九、出厂配置清单物品名称 数量塑料机箱 1个接收主机 1个X发射器 1个Y发射器 1个伸缩式绝缘杆(3米) 2根尖头端子 2个充电器(5V/1A) 2个自检测试线 2条接地线 2条说明书 1份出厂检验报告 1份合格证 1份提示：(1)尖头端子为发射器头部弯钩的替换品。(2)自检测试线内部有电阻，市电自检时人接触鳄鱼夹不会触电。(3)接地线为直通导线，只用于低压（电压＜1kV）场合，高压时严禁使用。十、售后服务1、仪器自售出之日起一个月内，如有质量问题，免费更换新仪器。2、仪器两年内凡质量问题由我公司免费维修。3、仪器使用超过两年，我公司负责长期维修，适当收取材料费。4、若仪器出现故障，请寄回本公司修理。不得自行拆开仪表，否则造成的自损我公司概不负责。

可靠的基站核相电流仪生产厂家 <浙江>天正华意电气设备有限公司
<浙江>天正华意电气设备有限公司

浙江无线核相器 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压3.7V±0.1V3.7V±0.5V/测相位频率相序时电流幅值1A±0.1A0.5mA～30.0A/测相位频率相序时电压幅值100V±10V10V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置2．一般规格功能同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电源DC 3.7V大容量可充锂电池，USB充电接口，充满电连续工作约10小时额定电流约150mA 显示模式3.5寸真彩液晶屏显示仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×15mm 采样速率约3次/秒量程交流电压：0.00V～600V交流电流：0.0mA～30A相位：0.0°～360°频率：45.00Hz～65.00Hz有功功率：0.0W～18kW无功功率：0.0W～18kVAR视在功率：0.0W～18kVA功率因数：-1～＋1电流矢量和：0mA～90.0A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA精度（基准条件下）电压：±(0.5％量程)电流：±(0.5％量程)相位：±1°

浙江无线核相器 基本操作接收器和探测器都是按POWER键开关机。探测器开机后LED指示灯亮，进入测试模式。若开机后LED慢闪，探测器电池电量不足，需要充电，充电时LED快闪。开机15分钟后LED持续慢闪，提示探测器将自动关机，此时按POWER键探测器能继续工作。接收器开机后，LCD显示，按上下箭头键可以调节LCD背光亮度。接收器开机15分钟后LCD闪烁，提示接收器将自动关机，此时按POWER键接收器能继续工作。按HOLD键锁定并存储数据，锁定数据时HOLD符号指示，仪表可以存储9999组数据。按箭头键键移动光标或查阅数据，左右箭头键选择步进值＋1、-1、＋10、-10、＋100，-100，按ENTER键确认查阅所存数据。按ESC键退出当前目录返回测量界面。进入数据删除模式，选择“是”按ENTER键确认删除存储的所有数据，数据删除后将不能恢复，请谨慎操作。2．测试高压，极其危险！必须由经培训并取得授权资格的人员操作，操作者须严格遵守规则，否则有电击的危险，造成人身伤害或伤亡事故。

浙江无线核相器 （注：工作条件下的相位误差：10mA～30A为±3°；10mA以下±6°）有功功率±(1.0％量程)无功功率±(1.0％量程)视在功率±(1.0％量程)频率±(1.0％量程)功率因数±0.03相序正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率约2秒/次数据保持测试中按HOLD键保持数据，“HD”符号显示数据存储500组充电接口USB型充电接口自动关机开机约15分钟后，仪表自动关机，以降低电池消耗背光功能有，适合昏暗场所及夜间使用电压检测当电池电压低于3.2V时，电池电压低符号显示，提醒给电池充电 仪表质量主机：550g(带电池)电流钳：185g×3测试线：250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：1MΩ耐压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 绝缘仪表线路与护套外壳之间≥100MΩ结构双重绝缘，带绝缘防振护套适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

<浙江>天正华意电气设备有限公司 可靠的基站核相电流仪生产厂家

浙江无线核相器传输方式433MHz无线传输传输距离直线距离约160m显示模式3.5寸真彩液晶屏动态显示可挂线径φ168mm的导线、电缆，或168mm×245mm的母排验电范围1V～550kV (50Hz/60Hz自动)频率：45Hz～75Hz分 辨 力0.1Hz频率精度±2Hz(电压36V以上)感应强度调节验电时，按左右箭头键调节电场感应强度，左箭头键减弱，右箭头键增强，分100V、1000V、10Kv、100Kv几档，适合于线路密集的场所，开机默认100V档，感应强。绝缘杆尺寸拉伸后长约5m；收缩后长约1m(5节)数据存储9999组采样速率1～2次/秒仪表尺寸钩式验电器：长宽厚310mm×270mm×52mm无线接收器：长宽厚250mm×100mm×40mm线路电压60kV以下裸导线可以直接接触测试；60kV以上裸导线必须采用非接触测试，验电器逐渐靠近被测导线即可。数据保持测试模式下按HOLD键保持数据，再按HOLD键取消保持退出功能按ESC键退出当前功能界面，返回上级目录接触验电接触验电，只能挂在钩式验电器的A区数据查阅进入数据查阅模式后，箭头键翻阅所存数据无信号指示当接收器没有收到发射信号时动态显示“无连接信号”字样自动关机开机约15分钟后，仪表自动关机，以降低电池消耗电池电压当电池电压低于3.2V时，电池电压低符号显示，提醒充电 仪表质量钩式验电器：486g(含电池)接收器：1.45kg(含电池) 总质量：11.5kg(含绝缘杆和电池)工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下无线干扰无433MHz同频信号干扰绝缘强度绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)验电器：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)接收器：2000V/rms(外壳前后两端之前)结 构防滴漏Ⅱ型

<浙江>天正华意电气设备有限公司
可靠的基站核相电流仪生产厂家

浙江无线核相器无线高压核相仪（以下简称“仪器”）用于两条高压线路并网或环网核相。仪器适合6～220kV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。仪器采用无线传输技术，操作可靠，使用方便，克服了有线核相仪的诸多缺点。二、工作原理仪器由2个发射器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。核相时，X和Y发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器测量的数据计算两线路相位差值，判断同异相。三、事项 1、现场测试时，应按电力部门高压测试距离标准进行操作。 2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时，请使用长度大于3米的绝缘杆。注意：发射器使用3.7V可充电锂电池，请不要更换其他电池。

<浙江>天正华意电气设备有限公司
<浙江>天正华意电气设备有限公司 可靠的基站核相电流仪生产厂家

浙江无线核相器仪器结果判断与分析结果判断采用国标A级标准，同异相以30°为界。相位差≥±30°时为异相，语音提示“异相”，屏幕显示“异相”，异相指示灯亮。相位差＜±30°为同相，语音 提示“同相”，屏幕显示“同相”，同相指示灯亮。所有相位差结果以X为参照，度数为Y超前于X的相位。提示：两线路频率不相同时，需要使用准同期并列装置控制发电机的频率相位，使发电机的相位和频率与主网一致后才可以并网送电。准同期与自同期并列操作见附录B。八、维护保养1、长期不使用时请充满电后再存放。2、本产品不宜存放在潮湿、高温、多尘的环境中。3、绝缘杆首次使用前应做耐压试验，且每年进行一次耐压试验。九、出厂配置清单物品名称 数量塑料机箱 1个接收主机 1个X发射器 1个Y发射器 1个伸缩式绝缘杆(3米) 2根尖头端子 2个充电器(5V/1A) 2个自检测试线 2条接地线 2条说明书 1份出厂检验报告 1份合格证 1份提示：(1)尖头端子为发射器头部弯钩的替换品。(2)自检测试线内部有电阻，市电自检时人接触鳄鱼夹不会触电。(3)接地线为直通导线，只用于低压（电压＜1kV）场合，高压时严禁使用。十、售后服务1、仪器自售出之日起一个月内，如有质量问题，免费更换新仪器。2、仪器两年内凡质量问题由我公司免费维修。3、仪器使用超过两年，我公司负责长期维修，适当收取材料费。4、若仪器出现故障，请寄回本公司修理。不得自行拆开仪表，否则造成的自损我公司概不负责。

<浙江>天正华意电气设备有限公司

浙江无线核相器 操作1．基本操作接收器和探测器都是按POWER键开关机。探测器开机后LED指示灯亮，进入测试模式。若开机后LED慢闪，探测器电池电量不足，需要充电，充电时LED快闪。开机15分钟后LED持续慢闪，提示探测器将自动关机，此时按POWER键探测器能继续工作。接收器开机后，LCD显示，按上下箭头键可以调节LCD背光亮度。接收器开机15分钟后LCD闪烁，提示接收器将自动关机，此时按POWER键接收器能继续工作。按HOLD键锁定并存储数据，锁定数据时HOLD符号指示，仪表可以存储9999组数据。按箭头键键移动光标或查阅数据，左右箭头键选择步进值＋1、-1、＋10、-10、＋100，-100，按ENTER键确认查阅所存数据。按ETH-C键退出当前目录返回测量界面。进入数据删除模式，选择“是”按ENTER键确认删除存储的所有数据，数据删除后将不能恢复，请谨慎操作。2．测试高压，极其危险！必须由经培训并取得授权资格的人员操作，操作者须严格遵守规则，否则有电击的危险，造成人身伤害或伤亡事故。35kV以上裸导线核相，请采用非接触方式，探测器逐渐靠近导线即可，否则有电击的危险，造成人身伤害或伤亡事故。接触核相：当裸导线电压低于35kV时，或110kV以下具有绝缘外皮的导线，可以将探测器探针或探钩接触导线核相。极低电压时，例如低于60V，必须接触核相。核相时，探测器自动调节电场感应强度，根据电场强弱自动增强和减弱信号放大倍数，便于线路密集的场所核相。

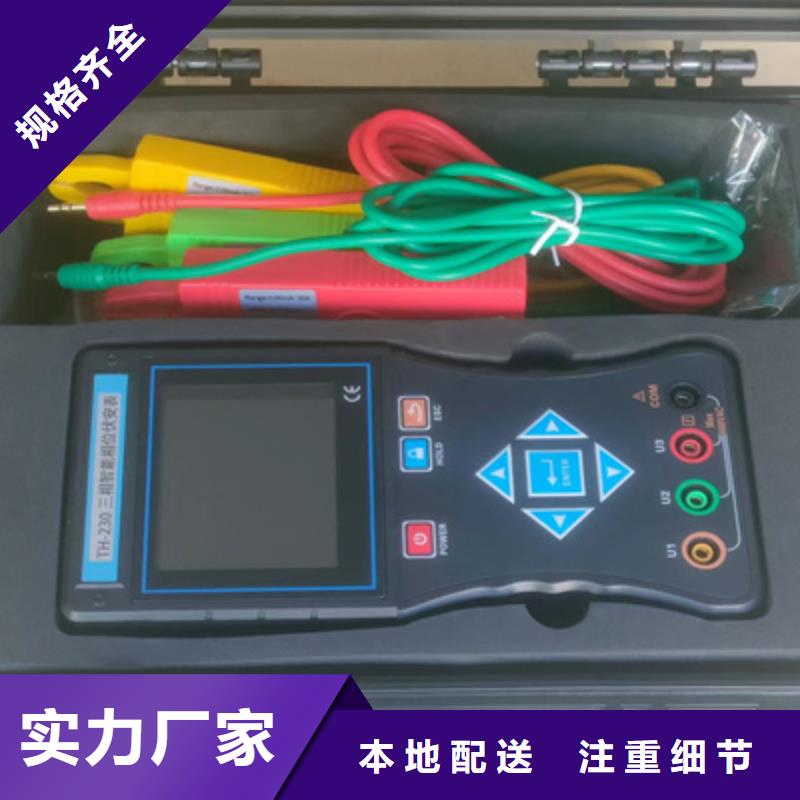

浙江无线核相器三相智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，向量图指示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。专用工具箱，耐压达200kg。尤其适用于电能计费系统及继电保护系统。

可靠的基站核相电流仪生产厂家

浙江无线核相器技术规格功能高低压交流漏电流、电流测试，电流波形，无线接收电源接收机：7.4V 3000mAh可充锂电池高压钳：6V DC (1.5V碱性干电池LR03X4节) 测试方式钳形CT，积分方式传输方式高压钳表与接收机之间：433MHz无线传输，约30m接收机与手机之前：蓝牙通讯传输 约10m显示模式接收机：3.5寸真彩液晶显示屏（433MHz无线传输）APP软件：安卓版手机APP显示（蓝牙传输）蓝牙配安卓APP，具有蓝牙传输功能，与手机便捷通信钳口尺寸≤50mm量程AC 0.00mA～1200A（全自动换挡）小分辨率0.01mA测试精度(23℃±5℃，80％RH以下)0.00mA～299mA:±1％±3dgt 0.0A～599A:±3％±5dgt600A~1200A: ±4％±5dgt线路电压AC35kV及以下裸导线或110kV及以下具有绝缘外皮的线路电流频率50Hz、60Hz自动识别采样速率2次/秒导线位置被测导线处于钳口中心位置数据存储可存300组数据仪表尺寸接收机：宽高厚101mm×207mm×45mm高压钳：宽高厚76mm×255mm×31mm换档全自动换档数据保持通常测试模式下按HOLD键保持数据，“ ”符号显示，再按HOLD键取消数据查阅“ ”符号指示，能上下翻阅所存数据溢出显示超量程溢出功能：“OL”符号显示无信号指示当接收机没有收到发射信号时显示“ ”符号自动关机开机约15分钟后，仪表自动关机，以降低电池消耗电池电压当电池电压低时，仪表显示电池电压低符号，提醒更换电池或及时充电 仪表质量接收机：约474g(含电池)高压钳：约335g(含电池)，总质量：约3500g(含绝缘杆和电池)背 光 灯进入接收机设置菜单，可设置高、中、低亮度工作电流接收机：185mA高压钳：25mA工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下干扰无433MHz同频信号干扰绝缘杆尺寸φ32mm，总长4.5m，5节(0.9m/节)绝缘强度高压钳：AC 2000V/rms(外壳前后两端之间)接收机：AC 2000V/rms(外壳前后两端之间)绝缘杆：AC 110kV/rms(5节绝缘杆全部连接，两端之间)结构高压钳防滴漏青岛天正华意电气设备有限公司

可靠的基站核相电流仪生产厂家 <浙江>天正华意电气设备有限公司

浙江无线核相器技术规格功能高低压相序测试，核相、频率、相位、验电、电压测量电源接收器： DC 7.4V1500mAH可充锂电池探测器： DC 3.7V1000mAH可充锂电池USB充电接口，连续工作约8小时传输方式315MHz、433MHz无线传输无线距离约100m 显示模式3.5寸液晶屏显示量程核相电压等级：AC 1V～550kV 电压：AC 1kV～35kV相位：0°～360°频率：45Hz～75Hz分 辨 率1°；0.1Hz精度(23℃±5℃，80％RH以下)相位：≤±10° 频率：≤±2Hz 电压：±15％±5dgt（1kV～110kV，高压架空线路，其它应用误差±25％±5dgt）结果定性相序（相位以X探测器为基准）A相:330°～0°或0°～30°B相: 90°～150°C相：210°～270°正相序： X＝A相，Y＝B相，Z＝C相反相序： X＝A相，Y＝C相，Z＝B相同相:330°～0°或0°～30°异相: 90°～150°和210°～270°语音功能同相、异相、X信号正常、Y信号正常、Z信号正常等语音功能绝缘杆尺寸拉伸后长约3.2m；收缩后长约0.6m数据存储999组测量方式接触测量

可靠的基站核相电流仪生产厂家

浙江无线核相器 高压开关柜带电指(显)示器核相探测器不用连接绝缘杆，装好探针，探针插入带电指示器核相，如果电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。(此种方法为二次侧核相，其核相结果是否正确，要根据L1、L2、L3与母线的对应关系是否正确来判断。)开关柜PT、CT二次侧取电点核相探测器不用连接绝缘杆，装好探针，探针插入带电指示器核相，如果电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。(此种方法为二次侧核相，其核相结果是否正确，要根据L1、L2、L3与母线的对应关系是否正确来判断。)10kV/35kV封闭式高压柜接线T头核相XY探测器连接绝缘杆，装上探钩，探测器接触T头核相，一般都可以不用装探钩接触核相。肘型头核相也可同样操作。五防开关柜核相探测器不能连接绝缘杆，也不要装探针或探钩；将被测开关柜的母排停电，或将手车摇出；再将探测器贴在母排或手车母线上，用松紧带将探测器捆绑固定在母排或母线上；探测器开机，然后开关柜通电核相。10kV/35kV变压器一次与二次间核相X探测器连接绝缘杆和探钩，挂在10kV/35kV变压器的一次线路上(10kV/35kV端)；Y探测器连接绝缘杆和探钩，挂在变压器的二次线路上（400V端）核相。五. 电池管理 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电量不足时，请及时充电，充满电后充电器指示灯转绿色。2．若更换电池，先确认仪表处于关机状态，松开接收器电池盖板的螺丝，打开电池盖板，换上新电池，或松开探测器底座的4枚螺丝，打开底座更换电池。注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系。
