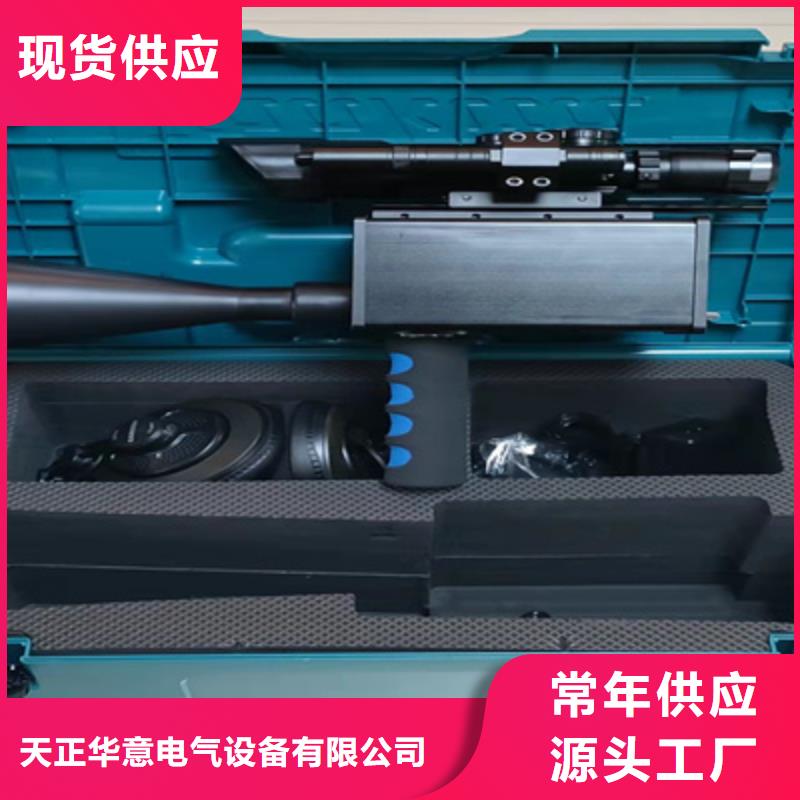

浙江手持式超声波局部放电检测仪依据标准本仪器引用的标准主要有：DL/T500-2009电压检测仪使用技术条件GB/T4208-2008外壳防护等级的分类（IP代码）GB/T2423.1-2001电工电子产品基本环境试验规程 试验 A: 低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程 试验 B: 高温试验方法GB/T2423.4-1993电工电子产品基本环境试验规程 试验 Db: 交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验 第2部分:试验方法 试验Ea和导则：冲击试验方法GB/T2423.10-1995电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-2006电磁兼容性试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）GB/T17626.3-2006电磁兼容性试验和测量技术 射频电磁场辐射抗扰度试验（ IEC 61000-4-3：1995）GB/T17626.4-2008电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（ IEC 61000-4-4：1995）GB/T17626.5-2008电磁兼容性试验和测量技术 浪涌（冲击）抗扰度试验（ IEC 61000-4-5：1995）GB/T17626.11-1999电磁兼容性试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验（ IEC 61000-4-11：1994）GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T19862-2005工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法3、功能说明本仪器主要由主机、传感器和电缆线组成，主机外观如图1：图1 主机3.1主机内置高速AD采集卡、TFT液晶显示器、主处理器和锂电池及其管理板。使用FPGA对高速采样芯片进行控制，如启动采样、停止采样、数据同步、高速数据存取以及数据通信。
浙江手持式超声波局部放电检测仪技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道： 2/4个独立测量通道，每个通道支持光、电双采样速率： 每通道125MHz本量程非线性误差：≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率＜50W内置可充电电池：连续工作4小时以上3.5 传感器技术参数 3.5.1 超高频传感器 检测频带300MHz～1.5GHz信号传输方式 50Ω同轴电缆检测灵敏度 1dB增益 ＞65dbm3.5.2 超声传感器 检测频带20kHz～180kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 暂态地电压信号信号传输方式 50Ω同轴电缆TEV测量频带 10MHz-100MHz
<浙江>天正华意电气设备有限公司 工频无局放试验设备成套装置浙江价格合理
工频无局放试验设备成套装置浙江价格合理
<浙江>天正华意电气设备有限公司
浙江手持式超声波局部放电检测仪 引用标准?局部放电测量GB/T 7354?电力设备局部放电现场测量导则 DL/T 417?高电压试验技术 部分：一般试验要求 GB/T 16927.1?高电压试验技术 第二部分：测量系统 GB/T 16927.2?高电压试验技术 第三部分: 现场试验的定义及要求 GB/T 16927.33. 检测原理3.1特高频(UHF)法检测原理电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于1ns，并激发频率高达数GHz 的电磁波。局部放电检测特高频（UHF）法基本原理是通过UHF 传感器对电力设备中局部放电时产生的超高频电磁波（300MHz ≤ f ≤ 3GHz ）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。根据现场设备情况的不同，可以采用内置式超高频传感器和外置式超高频传感器。如图4-1所示为特高频检测法基本原理示意图。由于现场的电晕干扰主要集中300MHz 频段以下，因此UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测、定位以及缺陷类型识别等优点。
浙江手持式超声波局部放电检测仪?US设置?预警值（黄色）—设置黄色“交通灯”门限值（默认值2mV）。?报警值（红色）—设置红色“交通灯”门限值（默认值6mV）增益—设置US通道增益，系统采用自动增益控制调节，范围为：42dB、35dB、28dB、21dB、14dB、7dB、0dB、-7dB。?测量模式—设置US测量模式，包含监测模式、巡检模式。?周波数—设置波形模式下单次处理的周波数量。?背景阈值—根据现场实际情况设置虑除阈值。图5-7US设置图?系统信息?设备型号—显示当前设备的型号?设备编号—显示当前设备编号?软件版本号—显示当前设备采用的软件版本?序列号—显示当前设备的软件序列号图5-8系统信息图5.6UHF测量UHF有2种测量方式：巡检模式、监测模式。进入系统主界面，按【设置】键进入设置界面，在【系统设置】中【测量方式】项选择【UHF】，按【UHF设置】键进入UHF设置界面，在【测量模式】中选择测量模式。按键进入相应的测量方式。?UHF—巡检模式在【UHF设置】→【测量方式】→巡检模式，按键进入巡检模式。在巡检模式下有3种显示图：波形图，PRPD图，PRPS图。在运行状态下，按或键切换不同显示图，且三种显示图同步处理放电数据。?波形图显示当前测量数据波形，根据【UHF设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过或键可对波形幅值进行缩小或放大调节。图5-9UHF波形图?测量通道—显示当前测量连接的通道。?测量模式—显示当前选择的测量模式。?同步方式—显示当前选择的同步方式，内同步、外同步、光同步。?运行状态—显示当前试验的运行状态，运行、停止。?USB—显示当前USB接口有无接外接鼠标键盘或移动存储设备。?日期时间—显示当前的日期时间，年月日时分秒。?电池状态—显示当前电池电量的百分比。?测试背景—显示被测仪器所在环境的信号。?峰值读数—显示数据的采样峰值，用dBmW表示。?报警历史—显示38个周期内测得数值的大小。?历史读数—显示38个周期内测得数值的值。
<浙江>天正华意电气设备有限公司 工频无局放试验设备成套装置浙江价格合理
浙江手持式超声波局部放电检测仪测量注意事项主机开启后，确保TEV传感器处在离开金属体的自由空间中，否则会影响自检。选择TEV模式。为了进行测量，应该使TEV传感器垂平行与在其上面要进行测量的金属体接触。如果仪器处在连续测量模式，则应该立即显示读数，但是一旦TEV传感器从金属体上拆下后读数就不再在显示屏上继续显示。如果是在单次测量模式，则一旦按下按钮，在这种模式下，读数会保留显示在显示屏上。如需要确保一致性，可以重复测量几次。对于开关柜的测量是在每一个面板的每一个部件如电缆盒、电流互感器室、母排室、断路器以及电压互感器等的中心位置进行的。断路器以及其它中高压开关仪器的位置都要记录下来，因为如果这些仪器处于断开的位置，则某些部件就不会带电，因此这些部件上不会测到读数。记录每一个位置上的组读数。但是如果测到的幅值比背景干扰水平高出10dB，本身幅值大于20dB时，应该连续记录三组以上读数。6、保存使用手持式局放测试仪进行检测，若想保存当前检测到的放电信号时，需准备一个U盘进行存储图形。保存图片：单击”SAVE/RECALL”，打卡保存/调出菜单栏，单击“图片”对应的F5按键进行存储，此时的放电信号将被存储到U盘。检测结束后，将U盘插入电脑，可将检测时存储的放电信号波形打开。
<浙江>天正华意电气设备有限公司 工频无局放试验设备成套装置浙江价格合理
工频无局放试验设备成套装置浙江价格合理
<浙江>天正华意电气设备有限公司
浙江手持式超声波局部放电检测仪注意事项1、超声波是机械波，不受电磁波干扰，但受风力的影响，同时现场有浇花的水管滋水也会干扰测量结果。检测时应选择无风的天气，把花草喷灌系统关掉。有时变压器风扇因润滑不好也产生超声波，但它和设备电气故障产生的局放超声波信号很好区分。2、发现有异常现象后，不要轻易下结论。要深入细致分析原因排除其他影响因素，多次横比纵比（见前面使用方法论述）。3、局放和机械振动都可产生超声波，两者要区分清。4、扫描时激光束不可正对人眼扫描。5、每次带电检测前都要检查电池是否充满电。八、售后服务仪器自购买之日起叁年内，属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。本手持式开关柜局部放电测试仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。手持式开关柜局部放电测试仪由2通道手持式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器、TEV传感器、校准脉冲发生器、测试电缆组成。
浙江手持式超声波局部放电检测仪装置内置大容量锂电池，可长时续航本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10％交流电源即可。三、技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道：2个独立测量通道，每个通道支持光、电双输入模式采样精度：12Bit采样速率：每通道60MHz检测灵敏度：1pC测量范围：1pC～100nC本量程非线性误差： ≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源： AC220V±10％；频率50Hz；功率＜50W内置可充电电池：连续工作4小时以上3.5 传感器技术参数 3.5.1 超高频传感器 检测频带 300MHz～1.5GHz信号传输方式 50Ω同轴电缆检测灵敏度 1dB增益 ＞65dbm3.5.2 接触式超声传感器 检测频带 20kHz～120kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带 10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 超声信号、电信号超声测量频带 20kHz～120kHz（中心频率为40kHz）TEV测量频带 10MHz-100MHz 四、主机操作说明4.1 主机面板介绍CHARGE：主机的电源供给，将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。EXT-SYS：用于外同步接线。ON：打开开关主机开始运行（需要长按时间至少在6s以上）。CH1：将传感器检测到的信号高压设备放电信号输入主机。CH2：将传感器检测到的信号高压设备放电信号输入主机。红色船型开关：主机接有源传感器时的供电开关。
<浙江>天正华意电气设备有限公司 工频无局放试验设备成套装置浙江价格合理
浙江手持式超声波局部放电检测仪产品特点?采集板卡：自主研发的高速采样板卡?软件系统：采用嵌入式系统?FPGA控制：控制启动、停止采样，数据同步与高速数据存取，时间间隔20ms?LCD显示：使用高清5寸真彩显示屏?专家系统根据检测数据，判断放电能量和部位?局放显示：在检测界面显示局部放电的幅值、每个工频周期的脉冲个数?超限报警：使用红、黄、蓝三色指示提示局部放电的严重程度?平均无故障时间：大于500000 小时?性能：符合 GB/T 19862-2005 开关柜监测设备通用要求?电磁兼容：静电放电抗扰度满足GB/T17626.2-20064级阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级工频磁场抗扰度满足GB/T17626.8-2006 3级脉冲磁场抗扰度满足GB/T17626.9-1998 3级?电源：采用12.6V电锂电池供电，功耗＜ 10W，可持续工作6小时以上，实时电量显示?环境条件：存储温度：-40℃～＋85℃，工作温度：-20℃～＋60℃，相对湿度：5％～95％在35℃下无凝露?重量轻、易携带，很适合现场使用主机重量＜0.8kg2.3性能指标2.3.1 HFCT法：?将接地线串过传感器，适用于变压器、配电电缆的局放检测，技术参数：检测频率：0.5～20MHz；灵敏度：6mV/1mA；动态范围：60dB。
<浙江>天正华意电气设备有限公司 工频无局放试验设备成套装置浙江价格合理
<浙江>天正华意电气设备有限公司
浙江手持式超声波局部放电检测仪该便携式局放巡检仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。该便携式局放巡检仪由2通道便携式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器、超高频传感器 、TEV传感器、校准脉冲发生器、同轴电缆等组成。图1.1 便携式局放巡检仪二、产品主要特点介绍 1、抗干扰能力较强，检测数据准确利用数字滤波技术，可以有效地现场干扰，在强干扰环境下也能实现局部放电测量。2、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态采用宽频带局部放电超高频传感器，检测频带可覆盖300MHz-1.5GHz（任意频带可选），可有效采集到 GIS设备内部的局部放电信号。超声传感器采用目前进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。ＴＥＶ传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料，内置接收电极，与开关柜柜壁形成电容，可将柜内放电信号耦合到传感器中进行信号处理，确保可以有效检测到开关柜内部的局部放电信号。高频电流互感器采用有源零磁通设计原理，不仅能够满足mA电流信号的采集，而且具有很强的抗干扰能力。3、安装简单方便接触式超声传感器可直接贴附在高压设备的外壁上，操作简单而且。高频电流互感器为圆形开口式设计，便于卡装在不同接地线上。4、连接简单方便系统采用多种连接方式，传感器与主机之间选用BNC、SMA接口、光纤三种方式，便于使用。
工频无局放试验设备成套装置浙江价格合理
浙江手持式超声波局部放电检测仪2.2.软件操作说明用户可以根据自己的需求，利用系统软件，为每次试验建立试验档案，填写检测说明信息，保存检测数据，以便将检测数据与检测信息对应起来。 在桌面有SCJF-V4.0.EXE快捷方式，双击，根据操作指示进入测量界面。当软件次启动时，系统会出现“试验设置”对话框，提醒用户填写试验信息，同时可以对试验列表进行查看和删除某个试验，当单击试验列表中某个试验时，试验信息区将显示对应试验信息。如果你点击取消按钮，不建立自己的试验档案，系统软件也可以快速建立默认数据库quik_test.db3，保证完成试验数据的存储。软件会在硬盘D:TESTV4.X\test中建立存储目录以保存数据，例如：试验名称为： TEST1则检测数据存储路径为：D:TESTV4.0\test\test1所有的检测原始数据都以二进制方式保存以节省存储空间，所有的记录数据都存储在SQLite数据库中，以备生成报告使用。利用本系统进行检测检测数据都存储在硬盘中，也可以导出到PC机进行备份。历史数据可以被加载入系统进行追踪分析。试验设置对话框：图2.2-1试验设置对话框当上述参数均设置完毕后，点击开始试验进行试验。
<浙江>天正华意电气设备有限公司 工频无局放试验设备成套装置浙江价格合理 <浙江>天正华意电气设备有限公司浙江手持式超声波局部放电检测仪便携式局部放电综合测试仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。便携式局部放电综合测试仪由2通道便携式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器、超高频传感器 、TEV传感器、校准脉冲发生器、测试电缆组成。二、产品主要特点介绍 1、抗干扰能力较强，检测数据准确利用数字滤波技术，可以有效地现场干扰，在强干扰环境下也能实现局部放电测量。2、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态采用宽频带局部放电超高频传感器，检测频带可覆盖300MHz-1.5GHz（任意频带可选），可有效采集到 GIS设备内部的局部放电信号。超声传感器采用目前进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。复合式ＴＥＶ传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料，内置接收电极，与开关柜柜壁形成电容，可将柜内放电信号耦合到传感器中进行信号处理，确保可以有效检测到开关柜内部的局部放电信号。高频电流互感器采用有源零磁通设计原理，不仅能够满足mA电流信号的采集，而且具有很强的抗干扰能力。局部放电定位探测器能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场、超声波检测方法，传感器与主机间采用光纤连接，有效避免了现场各种电磁干扰对检测数据的影响。同时保证人身。3、安装简单方便自吸附式超声传感器可直接吸附在高压设备的外壁上，操作简单而且。高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。局部放电定位探测器能够操作简单方便，检测时探测器与被试品无任何接线，被试品无需停电，可通过非接触方式检测电缆局放信号。4、连接简单方便系统采用多种连接方式，传感器与主机之间选用BNC、SMA接口、光纤三种方式，便于使用。5、装置内置大容量锂电池，可长时续航本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10％交流电源即可。
工频无局放试验设备成套装置浙江价格合理
浙江手持式超声波局部放电检测仪生产报告试验过程系统可自动生成试验报告，执行菜单《试验报告》-＞《生产报告》可以生产此次试验的实验报告。报告保存到对应的试验所在的文件夹目录下，可以对报告进行浏览、修改和打印。方便日后分析数据、查看数据。（如图6.17所示）。图6.176.9实时显示点击快捷菜单的，或在设置面板的可以改变显示模式，各种模式的状态如图6.18-1.23图6.18 直线显示图6.19 椭圆显示图6.20 正弦显示图6.21 三维PRPS显示图6.22 三维PRPD显示6.9右击菜单右击菜单整合了一些常用的指令和菜单。调出方式在显示区域点击鼠标右键或长按触摸屏即可调出右击菜单（三维图模式下三维图区域不可调出。右击菜单如图6.23。图6.23 右击菜单6.10 通道的标定调出右击菜单，并执行《单位》可出现如图6.24子菜单，然后点击《标定A通道》即可完成相应的标定，需要注意的是校准脉冲的pC值要和设置面板的标准脉冲值一样图6.24标定菜单6.10频谱图调出右击菜单，并执行显示模式可出现如图6.25子菜单，然后点击《频谱图》即可调出频谱图，需要注意的是频谱图的原数据来自调出右击菜单时鼠标所在位置波形对应的通道，根据频谱的波形也可区分原数据。频谱来自于2048个通道连续数据数据中心点为预触发所在位置。
<浙江>天正华意电气设备有限公司 <浙江>天正华意电气设备有限公司浙江手持式超声波局部放电检测仪测量模式点击“TRIG”按键打开触发参数设置菜单栏，单击“触发方式”对应的F4按键，可更改当前通道的触发方式。触发方式：选择触发的方式，触发方式分为自动、正常和单次触发。在默认情况下，手持式局放测试仪主机选择“自动”模式，当手持式局放测试仪主机在一定时间内未检测到触发时，就强制其触发。选择“正常”模式，仅当手持式局放测试仪主机检测到有效的触发条件时才更新显示波形。在用新波形替换原有波形之前，手持式局放测试仪主机将显示原有波形。选择“单次触发”模式，手持式局放测试仪主机只有在次触发后才显示波形。当“触发方式”选择为“单次触发”模式时，该通道显示界面显示为“Single”。当“触发方式”选择为“自动”或“正常”模式时，该通道显示界面显示为“continous”。四、测量程序使用手持式局放测试仪进行检测时，使用一种传感器进行检测时，选择通道1进行检测，若需使用两种传感器检测时，再使用通道2检测。注意：检测过程中若需更换传感器检测，需将“输出电压”关闭。
浙江手持式超声波局部放电检测仪采用标准本手持式局放测试仪（TH-9003）的设计采用以下标准：GB/T 7354-2003局部放电测量；GB 4793.1-2007 测量、控制和实验室用电气设备的要求 第1部分：通用要求；GB/T 2423.8-1995 电工电子产品基本环境试验规程；GB 2900电工名词术语；GB/T 16927 高电压试验技术；DL/T 356-2010局部放电测量仪校准规范；DL/T 417-2006电力设备局部放电现场测量导则；IEC1000电磁兼容性。二、操作注意1、使用仪器之前，请仔细阅读本使用说明书。2、在试验过程中，不同的传感器测量时，应在“参数设置”项中正确设置参数，以确保测量准确。3、检测过程中若需更换传感器检测，需将“输出电压”关闭。4、在仪器使用过程中，设备需轻拿轻放，避免磕碰。5、实验完毕后，请及时关闭电源并对主机进行充电。三、概 述TH-9003手持式局放测试仪是我公司技术人员根据多年局放检测经验，适用于对高压设备局部放电在线检测及定位。该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。该仪器可在设备运行状态下进行安装检测，对设备的正常运行没有任何影响，便于工作人员及时对开关柜的运行状态进行评估，大大提高设备运行的可靠性、性和有效性。TH-9003手持式局放测试仪由测试仪主机、专用局部放电检测软件、复合式TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及连接线组成。
<浙江>天正华意电气设备有限公司 工频无局放试验设备成套装置浙江价格合理
浙江手持式超声波局部放电检测仪主机操作说明4.1 主机面板介绍CHARGE：主机的电源供给，将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。EXT-SYS：用于外同步接线。CH1：将传感器检测到的信号高压设备放电信号输入主机。CH2：将传感器检测到的信号高压设备放电信号输入主机。CH3：将传感器检测到的信号高压设备放电信号输入主机。CH4：将传感器检测到的信号高压设备放电信号输入主机。主机后的开机键：打开开关主机开始运行（需要长按时间至少在1s以上）。左侧传感供电开关：主机接有源传感器时的供电开关 主机接线介绍巡检测试仪主机电源线可不接，内置电池可正常持续工作时间不低于4小时；当主机电池没电无法正常工作时，可将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。 五、传感器接线方法5.1 超高频传感器（UHF）此传感器主要用在对GIS设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1或CH2，另一端连接超高频传感器的BNC输出端（如图5.1所示）。图5.15.2 超声波传感器此传感器主要用在对变压器、电抗器等高压设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1或CH2，另一端连接超声波传感器BNC输出端（如图5.3所示）。图5.35.3 高频电流互感器此互感器主要用在对变压器、电抗器等高压设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1或CH2，另一端连接高频电流互感器BNC输出端（如图5.4所示）。图5.45.4 TEV传感器 此传感器主要用在对高压开关柜进行局部放电检测，具体操作如下：复合式TEV电信号连接方式取BNC-SMA同轴电缆一条，将BNC端连接主机CH1或CH2，另一端连接复合式TEV传感器SMA头标有“OUT＋12V”端
<浙江>天正华意电气设备有限公司
浙江手持式超声波局部放电检测仪该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备的负责的相关单位。警告：局部放电测试仪仅用于接地电位。·检测电气设备时，在启用探头之前应该确保电气仪器金属外壳接地。 ·始终保持高压部分与仪器、探头和操作人员之间的距离。 ·严格遵守当地规则。 ·附近有雷暴天气时，不得进行测量。 ·电路通电后，不得实施测量。 ·切勿在测试过程中以机械方式（比如晃动或敲击）、电气方式（比如增加电压）或物理方式（比如加热）来干扰设备。·不得在爆炸环境中操作仪器或附件。 ·电池充电器内部具有市电交流电压。 ·该装置不属于用户自己维修的装置，如果需要维护与修理，请联系本公司进行维修。1.概述1.1.系统介绍局部放电检测仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器（HFCT）在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。携带方便、测量快速，抗干扰能力强，便于现场使用。其配置软件具有实时波形图、峰值显示、定位等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。本仪器采用自动或手动记录保存试验数据和瞬态放电波形，提供后期数据分析参考。
